Paramètres principaux

Hauteur centrale: 355 mm Vitesse: 1000 tr / min ~ 2000 tr / min

Portée de puissance: Type de montage de 280 KW: Montage IMB3 Foot

Tension nominale: 440 V tension d'excitation nominale: 220V

Isolation: F 级 Protection: IP21S

Type de refroidissement: IC06

Altitude: inférieur ou égal à 1000m

Type de montage: IMB3

La température moyenne ne dépasse pas 40 degrés

Devoir: S1

Introduction

ZSN4-355-082-280KWMoteur CCest un moteur CC de l'industrie du ciment à haute performance produit par Simo Motor Factory, conçu pour le volant rotatif de ciment. Voici quelques caractéristiques et paramètres principaux de ce moteur:

Alimentation nominale: moteur CC de 280 kW

Tension nominale: la norme est de 440 V et d'autres options de tension telles que 220V, 400V, 660V sont également disponibles

Vitesse nominale: 1000 tr / min

Niveau de protection: IP23S / IP44, avec de bonnes performances de protection.

Méthode de refroidissement: IC06 / IC17 / IC37 MOTEUR CC, refroidissement de la ventilation des conduits, adapté à un environnement poussiéreux

Niveau d'isolation: classe F, en utilisant une structure d'isolation fiable et un processus d'imprégnation pour assurer des performances d'isolation stables et une bonne dissipation de chaleur

Couple de départ: peut atteindre 2,5 fois le couple nominal, adapté aux conditions de travail spécifiques du four rotatif en ciment

Tension nominale de l'armature: 440V, d'autres tensions peuvent être dérivées en fonction des besoins de l'utilisateur

Tension d'excitation nominale: 180V, d'autres tensions d'excitation peuvent également être dérivées au besoin

Caractéristiques structurelles: le moteur adopte une structure polygonale avec une utilisation élevée de l'espace, et le joug de stator est un type laminé, qui convient à l'alimentation du redresseur et peut résister aux changements de courant et de courant rapide qui peuvent faire passer le courant pulsé et rapide

Dimensions de l'installation: à l'exception de la dimension axiale "B" entre les deux trous du coin inférieur, il est conforme à la norme internationale IEC72

Ce moteur est un choix idéal pour les applications industrielles telles que les fours rotatifs en ciment en raison de son moteur à courant continu à haute efficacité et à haut démarrage et de la capacité à s'adapter aux environnements sévères.

Grands matériaux

Chine simoFaire du moteur ZSN4 CC adopte les meilleurs matériaux pour le stator, le rotor et le commutateur pour assurer les performances parfaites et la grande efficacité.

Stator
Zsn4

ROTOR
COMMUTATEUR
ASSEMBLÉE

Performance

Pour le conduit et le moteur refroidi, le vent de l'air doit répondre aux exigences du tableau suivant. L'entrée d'air se trouve sur le couvercle d'extrémité latérale non commun du moteur.

Cadre	Enroulement(m3/h)	Tension statique(Pennsylvanie)
ZSN4-225	2880	1400
ZSN4-250	3000	1400
ZSN4-280	4000	1600
ZSN4-315	4680	1600
ZSN4-355	5200	1600

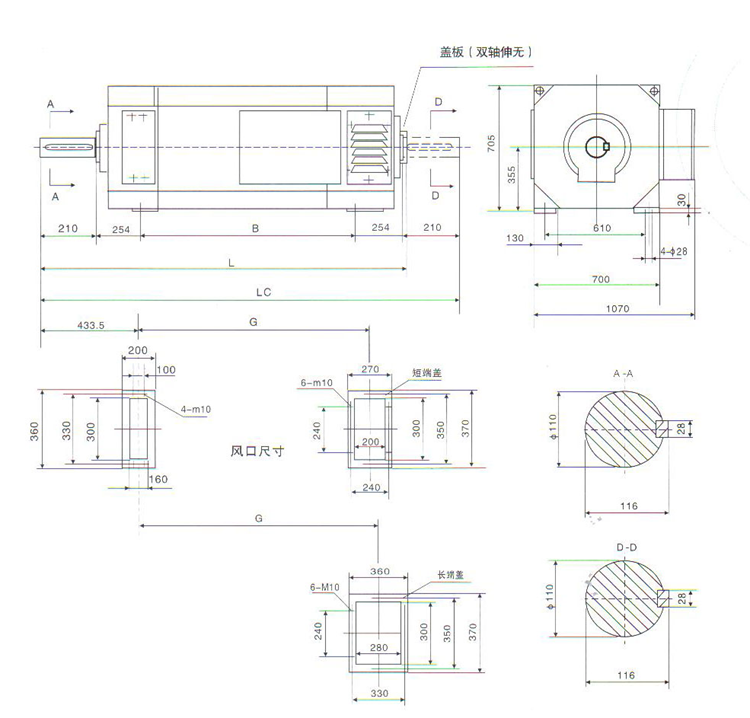

SIMO MOTOR ZSN4 355 drawing

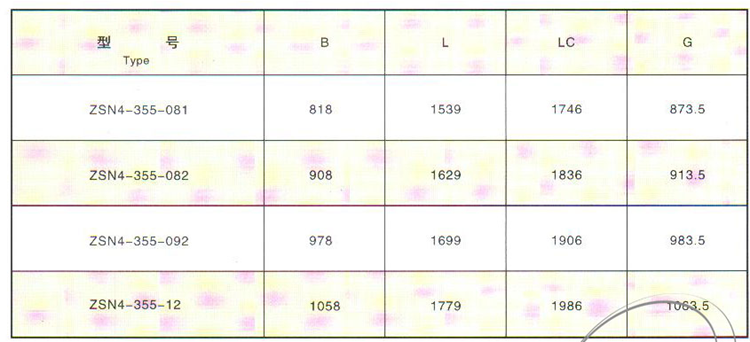

SIMO MOTOR ZSN4 355 dimensions

Note de commande

1, veuillez vérifier l'introduction du produit, pour confirmer le type de moteur, etc. avant de commander, veuillez noter la puissance, la tension, la vitesse, le type passionnant, la tension excitante, la structure et le montage, etc. dans le contrat.

2, veuillez noter quelques exigences spéciales pour deux extensions d'arbre, la boîte de terminal, la vitesse de test dans le contrat.

3, lorsque les clients ont d'autres besoins, veuillez nous contacter avant.
