Description des produits
Cette série de moteurs est développée par notre entreprise (Motor simo de Chine) indépendamment. C'est une super efficacité et une époque d'énergie à l'épreuve des explosions Moteur électrique asynchrone en trois phases. Le mode de liquide de refroidissement est IC411, la marque anti-explosion est exdⅰmb, exdii ct4gb et exdⅱbt4 gb, et il peut remplacer exdⅱat1gb, exdⅱat2 gb, exdⅱat3 gb, exdⅱat4 gb, exdⅱbt1gb, exdⅱt3 gb et exdⅱbt3 gb. Cette série de moteurs peut totalement remplacer le moteur électrique triphasé de la série YBE3 et YB3.
Caractéristiques du produit:
Moteur d'exploration de flammes -6 Poleprésente des avantages tels que une excellente propriété anti-explosion, une grande efficacité, une économie d'énergie, une marge d'élévation de température importante, une longue durée de travail, une bonne propriété, une faible vibration, une structure avancée d'explosion, de bonnes performances de départ, une bonne apparence, une bonne fiabilité et aucune étincelle pendant le fonctionnement.
Conditions de fonctionnement:
La température ambiante est -15 degré ~ +40 degré; Altitude inférieure ou égale à 1 km; et une humidité de l'air moyenne mensuelle inférieure ou égale à 90% (si la température est de 25 degrés).
Paramètres de base
Frame: H 132- H355
Tension: 380V, 400V, 660V, 1140V, 380V / 660V, 660V / 1140V
Nombre de poteaux: 6p
Grade d'efficacité: GB 38613-2012 Grade 2 (IE3)
Marque de l'épreuve des explosions: exd i MB, exd ii bt4gb, exd ii ct4 gb
Puissance: 2.2kw -315 kW
Fréquence: 50, 60Hz
Norme: JB / T, IEC
Type de refroidissement: IC411
Type de montage: IM B3, IM B35, IM B5, IM v1, etc.
Large application
Industrie du pétrole et du gaz naturel
Étape d'extraction: Équipements tels que les pompes à boue et les unités de pompage sur les plates-formes de forage. Les pompes à boue nécessitent des moteurs d'explosion - des moteurs à preuves pour fournir de l'énergie pour le transport cyclique de la boue, qui est utilisé pour refroidir le foret et transporter des boutures, etc. Les unités de pompage reposent sur des moteurs d'explosion - des moteurs à emporter pour conduire les tiges de ventouse et extraire de l'huile brute du sous-terre à la surface.
Raffinage et production chimique: Ils sont utilisés pour conduire des compresseurs, des pompes, des ventilateurs et d'autres équipements.
Industrie de l'exploitation de charbon
Opérations souterraines: Il existe des gaz inflammables et explosifs tels que le méthane dans les mines de charbon. Explosion - Les moteurs à l'épreuve sont la principale source d'énergie pour divers équipements de mines de charbon souterrains.
Industrie pharmaceutique
Atelier de production: Dans le processus pharmaceutique, de nombreuses matières premières et solvants sont inflammables et explosifs. Explosion - Les moteurs à preuve sont utilisés pour conduire des équipements pharmaceutiques, tels que des mélangeurs, des granulateurs, des sèches, etc.
Industrie de la transformation des céréales
Stockage et traitement des céréales: Une grande quantité de poussière est générée pendant le stockage et le traitement des céréales. Lorsque la poussière atteint une certaine concentration dans l'air, elle peut exploser si elle rencontre une source d'incendie. Explosion - Les moteurs à l'épreuve jouent un rôle important dans les équipements de traitement des céréales, tels que les ascenseurs de grains, les usines de farine, les machines de dépistage, etc.
Industrie de la peinture et du revêtement
Production et stockage: Dans le processus de production des peintures et des revêtements, la plupart des solvants et des résines utilisés sont inflammables et explosifs. Explosion - Les moteurs à preuve sont utilisés pour conduire un équipement de mélange pour assurer le mélange complet et uniforme de diverses matières premières et garantir la qualité des peintures et des revêtements. Au stade de stockage, les moteurs d'explosion - les moteurs entraînent un équipement de ventilation pour maintenir la circulation de l'air dans l'entrepôt de stockage, réduisant la concentration de gaz inflammables et explosifs et empêchant les accidents d'explosion.
Fiche de données du produit
| Taper | Puissance nominale | Courant nominal | Vitesse | Efficacité | Facteur de puissance | Couple verrouillé | Fermé | Max. Couple | Couple nominal | Moment d'inertie | Bruit sans charge | Poids |
| kw | A | r / min | % | Cosφ | Couple nominal | Courant nominal | Couple nominal | N•m | kg • m2 | db (a) | Kg | |
| Vitesse synchrone 1000 (r / min) | ||||||||||||
| Ybx 3-132 s -6 | 3 | 7.2 | 970 | 85.6 | 0.74 | 2 | 6.8 | 2.1 | 29 | 0.04 | 69 | 75 |
| Ybx 3-132 m 1-6 | 4 | 9.5 | 970 | 86.8 | 0.74 | 2 | 6.8 | 2.1 | 38 | 0.05 | 69 | 90 |
| Ybx 3-132 m 2-6 | 5.5 | 12.7 | 970 | 88 | 0.75 | 2 | 7 | 2.1 | 53 | 0.07 | 69 | 100 |
| Ybx 3-160 m -6 | 7.5 | 16.2 | 980 | 89.1 | 0.79 | 2 | 7 | 2.1 | 72 | 0.14 | 73 | 170 |
| Ybx 3-160 l -6 | 11 | 23.1 | 980 | 90.3 | 0.8 | 2 | 7.2 | 2.1 | 105 | 0.19 | 73 | 195 |
| Ybx 3-180 l -6 | 15 | 30.9 | 985 | 91.2 | 0.81 | 2 | 7.3 | 2.1 | 143 | 0.31 | 73 | 225 |
| Ybx 3-200 l 1-6 | 18.5 | 37.8 | 985 | 91.7 | 0.81 | 2 | 7.3 | 2.1 | 177 | 0.44 | 73 | 285 |
| Ybx 3-200 l 2-6 | 22 | 44.8 | 985 | 92.2 | 0.81 | 2 | 7.4 | 2.1 | 210 | 0.55 | 73 | 300 |
| Ybx 3-225 m -6 | 30 | 59.1 | 990 | 92.9 | 0.83 | 2 | 6.9 | 2.1 | 287 | 0.82 | 74 | 360 |
| Ybx 3-250 m -6 | 37 | 71.7 | 990 | 93.3 | 0.84 | 2 | 7.1 | 2.1 | 353 | 1.43 | 76 | 475 |
| Ybx 3-280 s -6 | 45 | 85.8 | 990 | 93.7 | 0.85 | 2 | 7.3 | 2 | 430 | 2.22 | 78 | 625 |
| Ybx 3-280 m -6 | 55 | 103.3 | 990 | 94.1 | 0.86 | 2 | 7.3 | 2 | 525 | 2.68 | 78 | 705 |
| Ybx 3-315 s -6 | 75 | 143.4 | 990 | 94.6 | 0.84 | 2 | 6.6 | 2 | 716 | 3.91 | 83 | 1010 |
| Ybx 3-315 m -6 | 90 | 169.5 | 990 | 94.9 | 0.85 | 2 | 6.7 | 2 | 860 | 4.42 | 83 | 1120 |
| Ybx 3-315 l 1-6 | 110 | 206.8 | 990 | 95.1 | 0.85 | 2 | 6.7 | 2 | 1051 | 5.5 | 83 | 1215 |
| Ybx 3-315 l 2-6 | 132 | 244.4 | 990 | 95.4 | 0.86 | 2 | 6.8 | 2 | 1261 | 6.81 | 83 | 1330 |
| Ybx 3-355 m 1-6 | 160 | 295.7 | 990 | 95.6 | 0.86 | 1.8 | 6.8 | 2 | 1528 | 10.63 | 85 | 1735 |
| Ybx 3-355 m 2-6 | 200 | 364.6 | 990 | 95.8 | 0.87 | 1.8 | 6.8 | 2 | 1910 | 12.15 | 85 | 1890 |
| Ybx 3-355 l -6 | 250 | 455.7 | 990 | 95.8 | 0.87 | 1.8 | 6.8 | 2 | 2388 | 15.65 | 85 | 2125 |
|
Remarque: La qualité du moteur dans le tableau est calculée théoriquement et s'écarte de la valeur réelle. C'est pour référence uniquement. Le poids réel du moteur est pris comme critère. |
Détails du produit

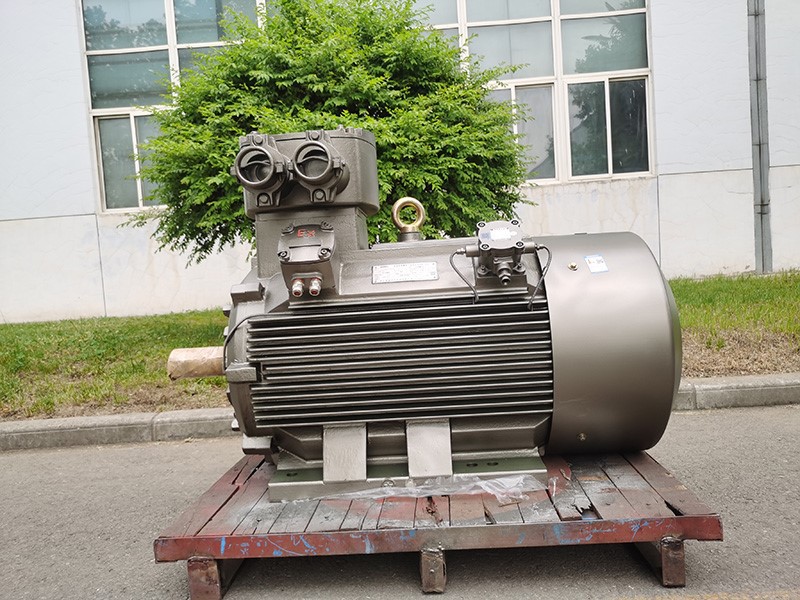

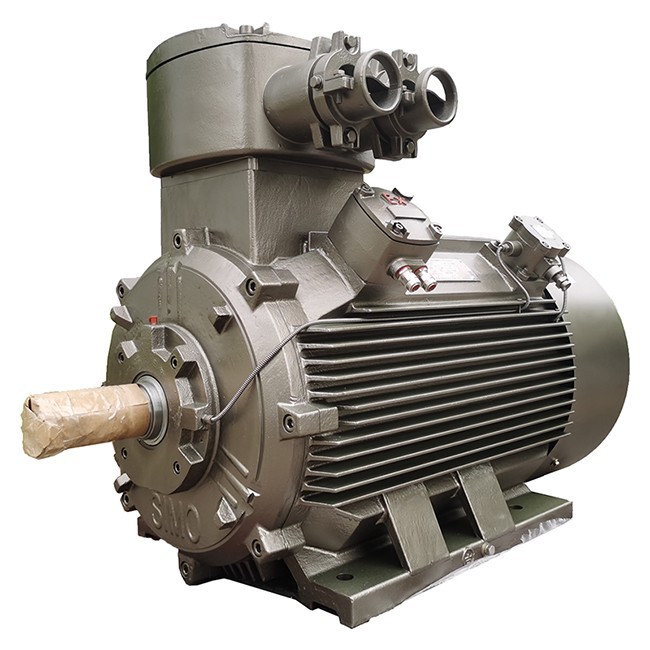

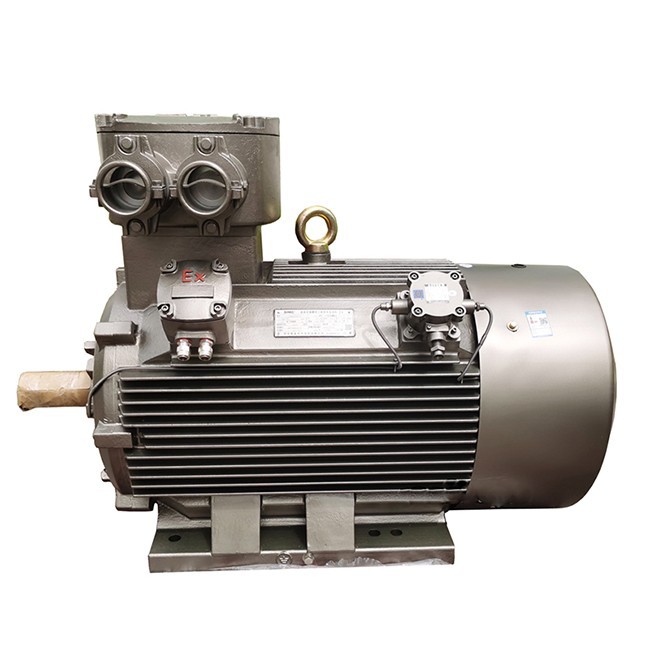

Moteur d'exploration de flammes -6 Pole
capteur de température

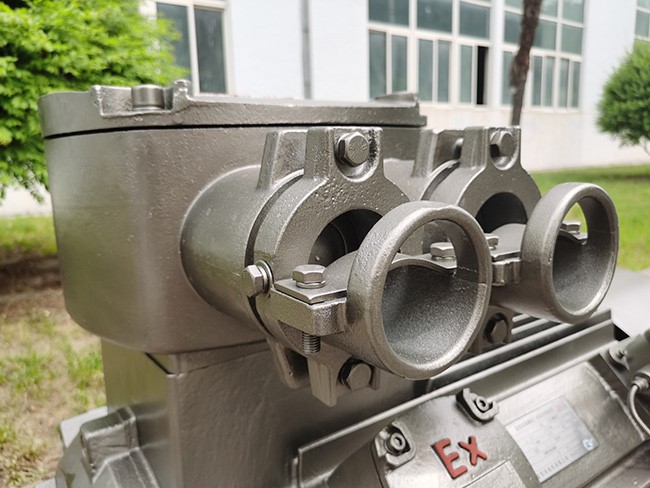

Boîte de jonction principale

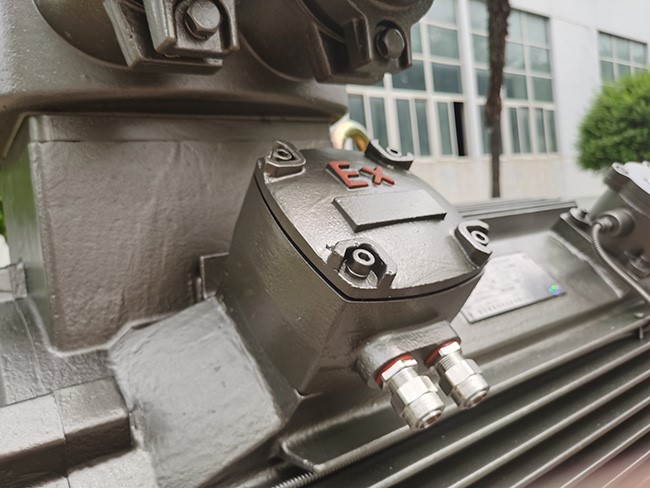

Boîte à jonction auxiliaire
Explication détaillée des notes d'explosion correspondantes - preuve:
Exd i mb
Ex: C'est le symbole de l'équipement électrique d'explosion - indiquant que l'appareil est conforme aux normes d'explosion - preuve.
d : Il représente le type d'explosion de la flambée - la conception d'épreuve. Un dispositif à flammes signifie que les composants de l'équipement qui peuvent générer des étincelles, des arcs et des températures dangereuses sont tous placés à l'intérieur d'une enceinte flamme. L'enceinte de la flamme sépare l'espace interne de l'équipement de l'environnement environnant. L'enceinte de la flamme peut résister à la pression d'explosion interne sans dommage et empêcher la flamme d'explosion interne et les gaz à haute température de se propager à l'environnement environnant à travers les articulations ou les lacunes structurelles de l'enceinte, évitant ainsi l'explosion des mélanges d'explosifs environnants.
I : Il indique que l'appareil convient à l'environnement explosif dans les mines de charbon. Le principal gaz explosif dans les mines de charbon est le méthane (Ch₄).
Mb: C'est le niveau de protection de l'équipement. MB - L'équipement de classe convient à une utilisation dans les mines de charbon. Il peut assurer un fonctionnement sûr dans un fonctionnement normal et des conditions de défaut attendues. Même en cas de défaut, il ne provoquera pas l'explosion du méthane et peut être utilisé pour des équipements importants tels que les principaux ventilateurs de ventilation dans les mines de charbon.
Exd ii bt4 gb
Ex: C'est aussi le symbole de l'équipement électrique d'explosion.
d : Type d'explosion de flammes - Conception d'épreuve, avec le même principe que ci-dessus.
Ii: Il indique que l'appareil convient aux environnements de gaz explosifs autres que ceux des mines de charbon, c'est-à-dire que c'est un équipement de preuve industriel pour les usines.
B : Il appartient au groupe de gaz B. Le gaz représentatif dans le groupe gazier B Les mélanges de gaz explosifs comprennent l'éthylène (C₂H₄). Son écart de sécurité expérimental maximum (mesg) est {{0}}. 9mm> mesg supérieur ou égal à 0. 5mm, et le rapport de courant d'allumage minimum (Mic) est 0. 8> micro plus élevé que ou égal à 0,45.
T4 : C'est la classe de température. Cela signifie que la température de surface maximale de l'appareil ne dépasse pas 135 degrés. Différentes classes de température correspondent à différentes limites de température de surface maximales de l'équipement pour empêcher la température de surface de l'équipement d'être trop élevé et d'allumer les mélanges de gaz explosifs environnants.
GB: C'est le niveau de protection de l'équipement de la classe GB. GB - L'équipement de classe convient à la zone 1 et à la zone 2. La zone 1 fait référence à un environnement où des mélanges de gaz explosifs peuvent se produire pendant le fonctionnement normal; La zone 2 fait référence à un environnement où les mélanges de gaz explosifs sont peu susceptibles de se produire pendant le fonctionnement normal, et même s'ils se produisent, ils n'existent que pendant une courte période.
Exd ii ct4 gb
Ex: Le symbole de l'équipement électrique d'explosion - preuve.
d : Type d'explosion de la flamme - Conception d'épreuve.
Ii: Convient aux environnements de gaz explosifs industriels dans les usines.
C : Il appartient au groupe de gaz C. Les mélanges de gaz explosifs dans le groupe Gas C sont plus dangereux. Les gaz représentatifs comprennent l'hydrogène (H₂), l'acétylène (C₂H₂), etc. Son écart de sécurité expérimental maximum (MESG) <{{0}}. 5 mm, et le rapport de courant d'allumage minimum (Mic) <0,45.
T4 : C'est la classe de température, et la température de surface maximale de l'appareil ne dépasse pas 135 degrés.
GB: Il s'agit du niveau de protection de l'équipement de la classe GB -, adaptée à la zone 1 et à la zone 2. Par rapport à EXD II BT4 GB, EXD II CT4 GB peut être utilisé dans un environnement de gaz plus dangereux, mais la classe de température et les zones applicables sont les mêmes.

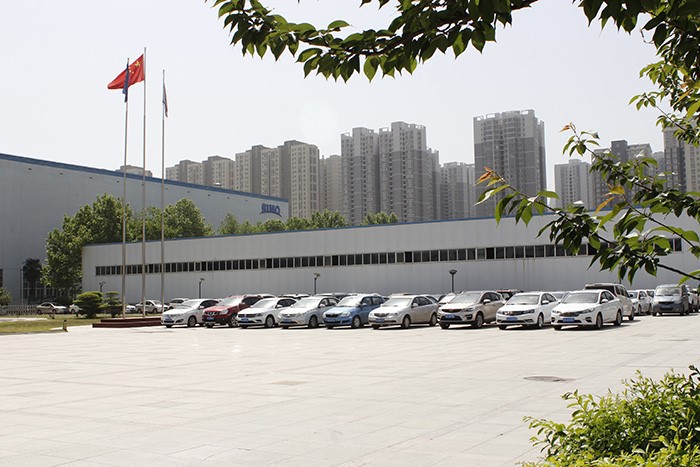

Profil de l'entreprise
L'entreprise a été créée en 1955 et a une histoire de 70 ans de production motrice et de ventes. En 1995, Simo Motor a été le premier de l'industrie automobile à obtenir la certification du système de gestion de la qualité ISO 9001 - 1994. En 2017, il a passé la certification ISO 9001 - 2015 Système de gestion de la qualité du China Quality Certification Center (CQC). Il a également obtenu des certifications telles que l'UE "CE", le "Gems" australien, le "KC" sud-coréen, le "GOST", le "CCC" chinois et l'énergie - la certification d'épargne. Tous les moteurs d'explosion - Proof ont obtenu des certificats d'explosion - preuve, des certificats de certification de produits obligatoires "CCC" et des certificats de marque de sécurité des produits miniers.
Simo Motor a une équipe de R&D avancée, améliorant constamment l'efficacité et la qualité de ses moteurs. Il prend en charge les services de personnalisation automobile du monde entier et à travers le pays. Dans le même temps, il a un système de service après-vente parfait, aidant les clients à résoudre les problèmes de vente après plusieurs canaux en ligne et hors ligne.
